灌漿料是一種以高強(qiáng)度材料作為骨料，以水泥作為結(jié)合劑，輔以高流態(tài)、微膨脹、防離析等物質(zhì)配制而成的工程材料。在施工現(xiàn)場(chǎng)，將灌漿料加入一定量的水，攪拌均勻后即可使用。灌漿料具有自流性好、快硬、早強(qiáng)、高強(qiáng)、無(wú)收縮、微膨脹等特點(diǎn)，被廣泛應(yīng)用于各種工程中。其主要特點(diǎn)如下：

1.


2. 自流態(tài)：現(xiàn)場(chǎng)只需加水?dāng)嚢韬�，直接灌入設(shè)備基礎(chǔ)，不需震搗便可填充設(shè)備基礎(chǔ)的全部空隙。

3.


4. 微膨脹：以保證設(shè)備與基礎(chǔ)之間緊密接觸。

5.


6. 無(wú)銹蝕作用：對(duì)鋼筋、鋼板等無(wú)銹蝕危害。

7.


8. 抗油滲：在機(jī)油中浸泡30天后其強(qiáng)度比浸油前提高10%以上。

9.


10. 耐久性：30次疲勞實(shí)驗(yàn)，50次凍融循環(huán)實(shí)驗(yàn)強(qiáng)度無(wú)明顯變化。

11.


12. 高強(qiáng)早強(qiáng)：一天達(dá)到20mpa、三天達(dá)到40mpa、28天達(dá)到60mpa。

13.


14. 后期養(yǎng)護(hù)：具有較低的水化熱，減少了因溫度變化而引起的體積收縮和裂縫。

        灌漿料的應(yīng)用范圍廣泛，可用于建筑結(jié)構(gòu)加固、設(shè)備基礎(chǔ)灌漿、鋼骨構(gòu)造根底，接縫填充灌漿、機(jī)械設(shè)備地腳螺栓、錨栓基座的固定灌漿、橋梁基座，支撐墊混凝土面層，巖基灌漿、延續(xù)墻，逆打墻柱、地下室墻板，后打耐震壁等各種工程中。

        灌漿料按照其產(chǎn)品用途，粗略的分類粗料（適用于10公分以上項(xiàng)目）、細(xì)料（適用于10公分以下項(xiàng)目），根據(jù)不同的工程要求，又分為H系列（HGM），C系列（CGM），更專業(yè)的區(qū)分，請(qǐng)咨詢客服人員。一般而言，灌漿料按照強(qiáng)度又分為60、80、100、120等情況，例如：

高強(qiáng)無(wú)收縮微膨脹灌漿料技術(shù)指標(biāo)

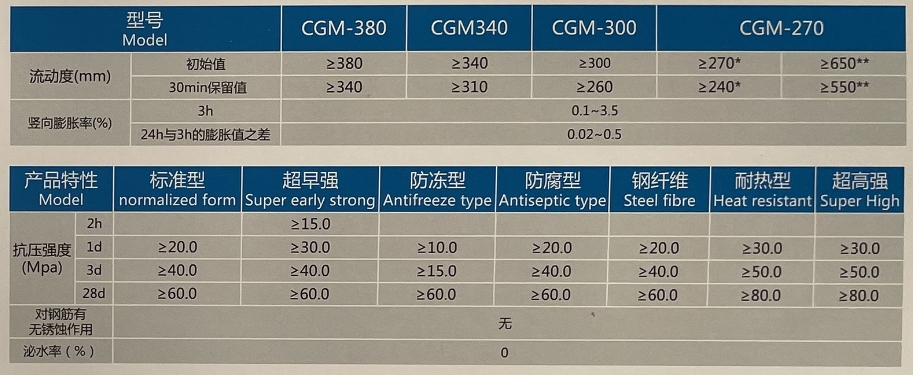

不同的產(chǎn)品型號(hào)，相對(duì)應(yīng)的技術(shù)指標(biāo)是不一樣的，以C60灌漿料為例，以下是通用性高強(qiáng)無(wú)收縮灌漿料的相關(guān)技術(shù)指標(biāo)：

高強(qiáng)無(wú)收縮微膨脹灌漿料檢測(cè)報(bào)告/資質(zhì)

固邦灌漿料相關(guān)生產(chǎn)資質(zhì)（部分）：

營(yíng)業(yè)執(zhí)照、質(zhì)量體系認(rèn)證、健康體系認(rèn)證

高強(qiáng)無(wú)收縮灌漿料產(chǎn)品檢測(cè)報(bào)告

高強(qiáng)無(wú)收縮灌漿料樣品檢測(cè)報(bào)告
詳細(xì)檢測(cè)報(bào)告、請(qǐng)聯(lián)系客服獲取

高強(qiáng)無(wú)收縮微膨脹灌漿料施工步驟

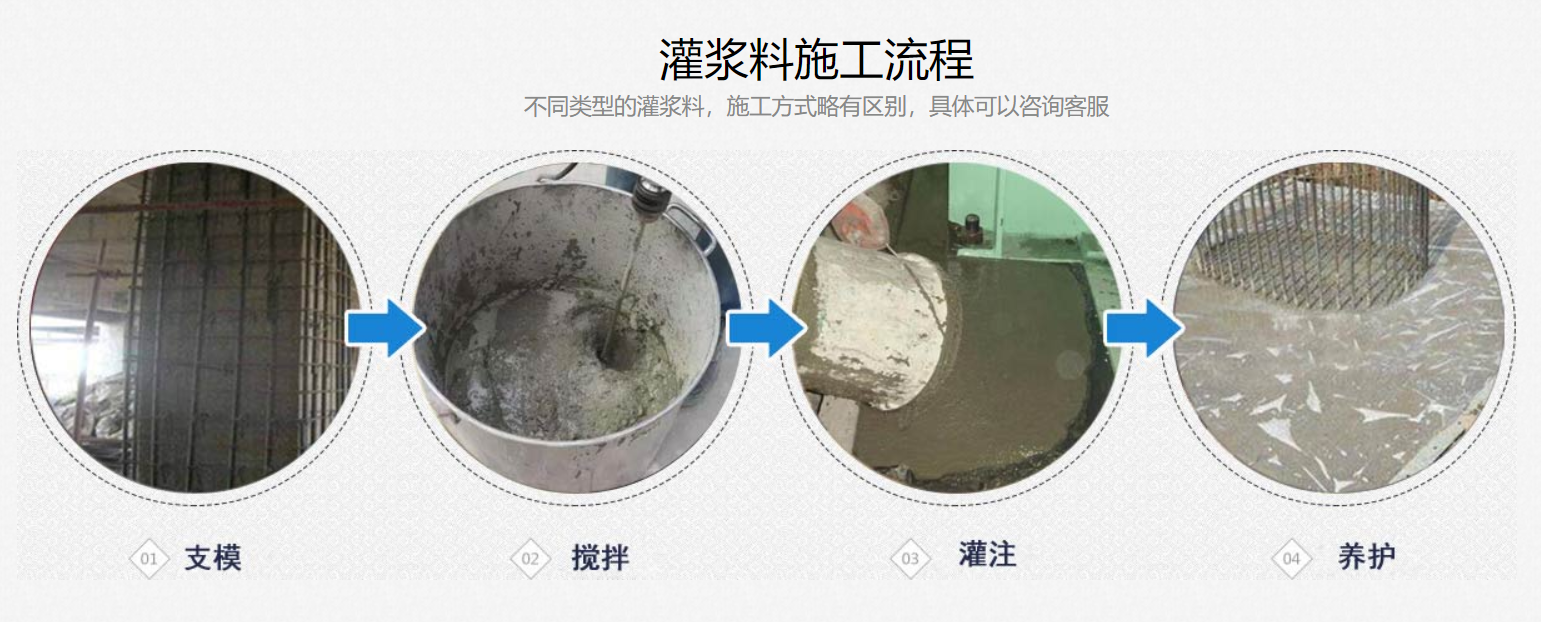

灌漿料的施工步驟主要包括以下幾步：

技術(shù)規(guī)范 /Technical Specifications

施工準(zhǔn)備

◇ 施工現(xiàn)場(chǎng)質(zhì)量管理應(yīng)有相應(yīng)的施工技術(shù)標(biāo)準(zhǔn)、健全的質(zhì)量管理體系、施工質(zhì)量控制和質(zhì)量檢驗(yàn)制度。灌漿前應(yīng)有施工組織設(shè)計(jì)或施工技術(shù)方案，并經(jīng)審查批準(zhǔn)。
◇ 灌漿施工前應(yīng)準(zhǔn)備攪拌機(jī)具、灌漿設(shè)備、模板及養(yǎng)護(hù)物品；
◇ 模板支護(hù)除應(yīng)符合現(xiàn)行**標(biāo)準(zhǔn)；《混凝結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范GB50204》中的有關(guān)規(guī)定外，尚應(yīng)符合下列：
    二次灌漿時(shí)，模板與設(shè)備底座四周的水平距離宜控制在100mm左右；
    模板頂部標(biāo)高應(yīng)不低于設(shè)備底座上表面50mm。

混凝土結(jié)構(gòu)改造和加固灌漿

◇ 水泥基灌漿材料接觸的混凝土表面應(yīng)充分鑿毛；
◇ 混凝土結(jié)構(gòu)缺陷修補(bǔ)，應(yīng)剔除酥松的混凝土并露出鋼筋，將修補(bǔ)區(qū)域邊緣切成垂直形狀，深度不小于20mm；
◇ 灌漿前應(yīng)清除所有的碎石、粉塵或其它雜物，并濕潤(rùn)基層混凝土表面；
◇ 將拌合均勻的灌漿材料灌入模板中并適當(dāng)敲擊模板；
◇ 灌漿層厚度大于150mm時(shí)，應(yīng)采取相關(guān)措施，防止產(chǎn)生溫度裂縫；
◇ 后張預(yù)應(yīng)力混凝土結(jié)構(gòu)孔道灌漿。

常溫養(yǎng)護(hù)

◇ 灌漿時(shí)，日平均溫度不應(yīng)低于5℃，灌漿完畢后裸露部分應(yīng)及時(shí)噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤(rùn)。采用塑料薄膜覆蓋時(shí)，水泥基灌漿材料的裸露表面應(yīng)覆蓋嚴(yán)密，保持塑料薄膜內(nèi)有凝結(jié)水。灌漿料表面不便澆水時(shí)，可噴灑養(yǎng)護(hù)劑。
◇ 應(yīng)保持灌漿材料處于濕潤(rùn)狀態(tài)，養(yǎng)護(hù)時(shí)間不得少于7天。
◇ 當(dāng)采用快凝快硬型水泥基灌漿材料時(shí)，養(yǎng)護(hù)措施應(yīng)根據(jù)產(chǎn)品要求的方法執(zhí)行。

冬期施工養(yǎng)護(hù)

◇ 冬期施工，工程對(duì)強(qiáng)度增長(zhǎng)無(wú)特殊要求時(shí)，灌漿完畢后裸露部分應(yīng)及時(shí)覆蓋塑料膜井加蓋保溫材料。起始養(yǎng)護(hù)溫度不應(yīng)低于5C。在負(fù)溫條件養(yǎng)護(hù)時(shí)不得澆水。
◇ 拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20°C時(shí)，應(yīng)采用保溫材料覆蓋養(yǎng)護(hù)。
◇ 如環(huán)境溫度低于水泥基灌漿材料要求的**低施工溫度或需要加快強(qiáng)度增長(zhǎng)時(shí)，可采用人工加熱養(yǎng)護(hù)方式;養(yǎng)護(hù)措施應(yīng)符合**現(xiàn)行標(biāo)《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。
